Comment faire une installation électrique

Comment réaliser un plan d'installation électrique efficace

Un plan d'installation électrique est un document qui illustre le réseau électrique d'une maison ou d'un bâtiment, en montrant les éléments et les dispositifs électriques, ainsi que leurs connexions et leurs commandes. Il est constitué de deux schémas : le schéma unifilaire et le schéma de position.

Le schéma unifilaire est une représentation schématique du circuit électrique, qui emploie des symboles normalisés pour les appareils et les conducteurs. Il indique le parcours du courant depuis le compteur jusqu'aux différents points de consommation, en passant par le tableau électrique et les protections. Il permet de contrôler la conformité de l'installation aux normes de sécurité (NF C 15-100) et de déterminer la puissance nécessaire

Le schéma de position est une représentation plus détaillée du circuit électrique, qui utilise également des symboles normalisés pour les appareils et les conducteurs. Il indique la position précise des éléments électriques sur le plan de la maison ou du bâtiment, en tenant compte des dimensions et des contraintes. Il permet d'estimer les besoins en matériel et en câblage, et de simplifier la réalisation des travaux.

Pour élaborer un plan d'installation électrique, il faut suivre les étapes suivantes :

• Représenter le plan de la maison ou du bâtiment, en précisant les pièces, les ouvertures, le mobilier, l'électroménager, etc.
• Estimer les besoins en électricité de chaque pièce, en tenant compte des normes et des usages.
• Positionner les symboles des éléments électriques sur le plan, en respectant les distances et les hauteurs réglementaires.
• Relier les éléments électriques entre eux, en utilisant des couleurs différentes pour les circuits spécialisés.
• Réaliser le schéma unifilaire à partir du schéma de position, en indiquant les sections et les longueurs des conducteurs, ainsi que les caractéristiques des protections.
• Contrôler la cohérence et la conformité du plan d'installation électrique.

On peut trouver des logiciels gratuits et en ligne qui facilitent la création d'un plan d'installation électrique, comme ArchiFacile ou Kozikaza. Ils proposent des outils simples et complets pour représenter le plan de la maison et le schéma électrique, avec une bibliothèque de symboles et une échelle réglable. Ils donnent aussi la possibilité de partager le plan avec un électricien professionnel ou un organisme de contrôle.

Comment installer les composants du réseau électrique ?

Comment faire une installation électrique ? Le réseau électrique est l'ensemble des éléments qui transportent l'électricité depuis le compteur jusqu'aux appareils électriques du logement. Il se compose du disjoncteur principal, du tableau électrique, des prises, des interrupteurs et de l'éclairage. Pour mettre en place les composants du réseau électrique, il faut suivre les normes de sécurité et les bonnes pratiques, et sélectionner les matériels adaptés au niveau de tension, à la puissance et à la configuration du réseau. Voici comment faire une installation électrique correcte et opérationnelle.

Étape 1 : Installer le compteur et le disjoncteur principal

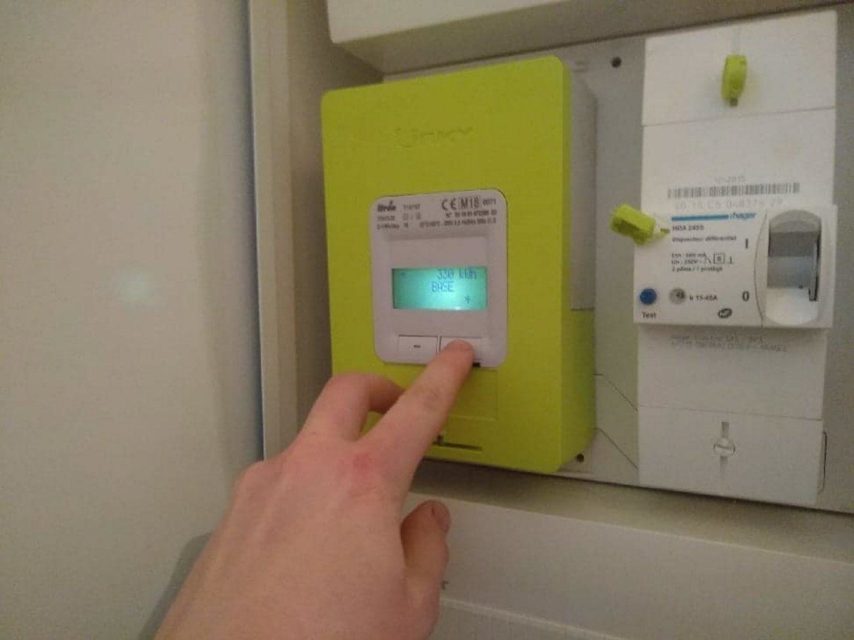

Le compteur électrique est l'appareil qui enregistre la consommation d'électricité du logement. Il se trouve généralement à l'extérieur ou à l'entrée du bâtiment, dans un boîtier qui renferme aussi le disjoncteur principal.

Pour installer le compteur et le disjoncteur principal, il faut :

• Interrompre le courant au niveau du poteau ou du boîtier de raccordement situé dans la rue.
• Ouvrir le boîtier qui contient le compteur et le disjoncteur principal.
• Brancher le câble d'alimentation du courant au compteur, en suivant les codes couleurs des fils (rouge pour la phase, bleu pour le neutre, vert-jaune pour la terre).
• Brancher le câble de sortie du compteur au disjoncteur principal, en suivant les mêmes codes couleurs.
• Brancher le câble de départ du disjoncteur principal au tableau électrique, en suivant les mêmes codes couleurs.
• Fermer le boîtier et remettre le courant.

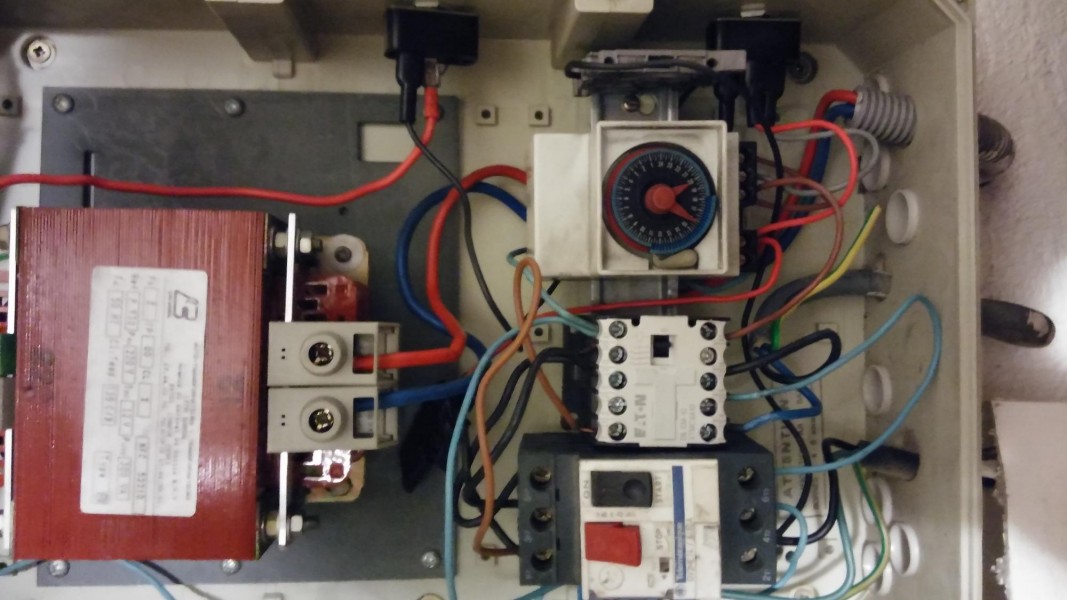

Étape 2 : Installer le tableau électrique

Le tableau électrique est le dispositif qui répartit le courant dans les différents circuits du logement. Il est généralement situé à proximité du disjoncteur principal, dans un endroit facilement accessible.

Pour installer le tableau électrique, il faut :

• Couper le courant au niveau du disjoncteur principal.
• Accrocher le tableau électrique au mur, à une hauteur comprise entre 1 m et 1,80 m du sol.
• Relier le câble de départ du disjoncteur principal au bornier d'arrivée du tableau électrique, en respectant les codes couleurs des fils (rouge pour la phase, bleu pour le neutre, vert-jaune pour la terre).
• Poser les interrupteurs différentiels sur les rails du tableau électrique, en respectant la répartition des circuits par type (éclairage, prises, chauffage, etc.).
• Poser les disjoncteurs divisionnaires sur les rails du tableau électrique, en respectant la correspondance avec les interrupteurs différentiels et la puissance des circuits (10 A pour l'éclairage, 16 A pour les prises, 20 A pour le chauffage, etc.).
• Relier les fils de départ des interrupteurs différentiels aux bornes des disjoncteurs divisionnaires, en respectant les codes couleurs (rouge pour la phase, bleu pour le neutre).
• Relier les fils de départ des disjoncteurs divisionnaires aux gaines qui vont vers les points de consommation, en respectant les codes couleurs (rouge pour la phase, bleu pour le neutre, vert-jaune pour la terre).
• Identifier les disjoncteurs divisionnaires avec le nom des circuits qu'ils protègent.
• Fermer le tableau électrique et remettre le courant.

Étape 3 : Installer les prises et les interrupteurs

Les prises électriques sont les éléments qui permettent de raccorder les appareils électriques au réseau et les interrupteurs sont les éléments qui permettent d'activer ou de désactiver les points d'éclairage ou certains appareils électriques.

Pour installer les prises et les interrupteurs, il faut :

• Interrompre le courant au niveau du tableau électrique.
• Poser les boîtiers d'encastrement au mur, à une hauteur comprise entre 5 cm et 30 cm du sol pour les prises, et entre 0,90 m et 1,30 m du sol pour les interrupteurs.
• Faire passer les câbles dans les gaines qui vont du tableau électrique aux boîtiers d'encastrement, en suivant les codes couleurs des fils (rouge pour la phase, bleu pour le neutre, vert-jaune pour la terre).
• Brancher les câbles aux bornes des prises et des interrupteurs, en suivant les codes couleurs (rouge pour la phase, bleu pour le neutre, vert-jaune pour la terre).
• Visser ou encastrer les prises et les interrupteurs sur les boîtiers d'encastrement.
• Remettre le courant et vérifier le bon fonctionnement des prises et des interrupteurs.

Étape 4 : Installer l'éclairage

L'éclairage est l'ensemble des dispositifs qui permettent d'éclairer le logement. Il comprend les luminaires (plafonniers, appliques, lampes, etc.), les ampoules (à incandescence, halogènes, fluocompactes, LED, etc.) et les accessoires (douilles, fils, etc.). Il faut choisir un éclairage adapté à la pièce, à l'ambiance souhaitée et à la consommation d'énergie.

Pour installer l'éclairage, il faut :

• Couper le courant au niveau du tableau électrique.
• Accrocher les supports des luminaires au plafond ou au mur, en respectant la distance minimale avec les sources de chaleur ou d'humidité.
• Faire passer les câbles dans les gaines qui vont du tableau électrique aux supports des luminaires, en respectant les codes couleurs des fils (rouge pour la phase, bleu pour le neutre, vert-jaune pour la terre).
• Brancher les câbles aux bornes des luminaires, en respectant les codes couleurs (rouge pour la phase, bleu pour le neutre).
• Visser ou emboîter les luminaires sur les supports.
• Visser ou placer les ampoules dans les douilles des luminaires.
• Remettre le courant et tester le bon fonctionnement de l'éclairage.

Voilà, vous avez installé les composants du réseau électrique de votre logement. N'oubliez pas de vérifier régulièrement l'état de votre installation et de faire appel à un professionnel en cas de doute ou de problème.
